Este circuito é um remetente de vídeo poderosa na banda VHF.  A seção de modulador é projetado para operar em ambos os canais 7-13 ou 14-29. Para os canais 7-13, L1 e L2 são três voltas de fio # 22 feridas em um formulário 16/03 polegadas.  Para os canais 14-29, L1 e L2 são duas voltas de fio # 22 feridas em um formulário 16/03 polegadas.  Sinal de vídeo é modulada como AM. Fonte: http://www.eleccircuit.com/vhf-video-transmitter/

Q1 (BC548C) é um sistema operacional do oscilador modulado na banda VHF comercial de televisão e Q2 (BC548C ou 2N4427) é um amplificador de VHF RF.  Tuned circuitos consistem em C4, L1, C8, L3, e os dois capacitores de 15 pF em todo o trimmer colecionadores e emissores de ambos os transistores.  Outros transistores NPN como BC54, 2N3642, 43, etc também deve funcionar.  O circuito é projetado para simplificar, de modo "Sem áudio" foi incluída como isso envolveria a adição de pelo menos um transformador de acoplamento RF.  O principal uso para este circuito é para "Monitoramento de Segurança".  L1 e L3 podem ser moldados engasga, no entanto, você poderia usar voltas 04/03 fios de cobre isolados cerca de ¼ "de diâmetro.  Basta espalhá-los até você ver um sinal.  [VR] é o equilíbrio de vídeo.  É o ajuste vai depender do tipo de entrada de vídeo que você fornecer.  Se você usar um transistor 2N4427 ou similar para a Q2 (output), você deve usar um dissipador de calor

O circuito apresentado  aqui  é um simples  transmissor de áudio e  vídeo-com um alcance de 3 a 5 metros.  O  sinal de A / V   fonte para o circuito pode ser um  videocassete  , um  receptor  de satélite  ou um  vídeo game  etc Um mixer que  também  opera como um  oscilador  em  VHF  (H) Freqüência de TV canal 5 é  amplitude modulada  pelo  sinal de vídeo   e misturado  com-modulação de frequência  , contém  vídeo carrie  freqüência de 175,25 MHz r e  portadora de áudio  freqüência de 180,75 MHz.  Então, o  transmissor  é um B-Sistema de CCIR compatíveis. O circuito é composto por transistor Q1 com o seu circuito tanque ressonante sintonizado formado por L1 indutor e  capacitor  trimmer VC1, oscilando em VHF (H) canal 5 de freqüência.  Transistor Q2 com seu circuito sintonizado formado usando SIF bobina e inbuilt oscilador forma -capacitor. O  sinal de áudio  aplicado na entrada para os resultados Q2 em modulação de freqüência de 5,5 Mhz sinal do oscilador.  A saída de 5,5 Mhz  FM

Com um sinal de entrada de 150mV pico a pico obtém-se um desvio na freqüência de operação para a modulação de 75kHz, o que leva a emissão às mesmas características das emissoras comerciais, com excelente qualidade de som. A potência de saída é de +30dBm o que corresponde a 1 W com o qual pode ser obtido alcance de vários quilômetros com uma boa antena externa. Os dois transistores de saída devem ser montados em bons radiadores de calor. Os trímmers C1 e C2 são de 9pF da DAU do tipo de 7mm amarelo, enquanto que C3 e C4 são trímmers DAU de 36pF de 7mm violeta. As bobinas têm as seguintes características: L2 - 3 a 4 espiras de fio 21 com diâmetro de 7mm em núcleo de ferrite. L2 - 8 espiras de fio 21 com diâmetro de 7mm e núcleo de ar. Os choques de RF são do tipo comercial (micro-choques) que podem ser encontrados nas casas especializadas. A alimentação deve ser feita com fonte de 15V, pelo menos 1,2 A e excelente filtragem para que não ocorram roncos. O trimpot P2 deve ser ajustado par

Se você está à procura de um bom projeto de transmissor de FM, que usa poucos componentes, fácil de montar e que ofereça um alcance razoável este circuito pode atender às suas necessidades. Este circuito oferece essas possibilidades e é bastante confiável. Sua potência está em torno de 600 mW representando um alcance superior a um raio de 500 metros com uma antena comum. Se usada uma antena externa sua cobertura pode superar um raio de 2000 metros. A alimentação é proveniente de uma bateria de 9 volts, preferencialmente alcalina para melhores resultados. O uso de pilhas também é admitido. Poderão ser usadas duas, três ou quatro pilhas. Evidentemente o alcance será reduzido, pois a tensão será menor. Outra possibilidade é uma fonte de alimentação com ótima filtragem para que não ocorram roncos na transmissão. Não alimente o circuito com tensões superiores a 9 volts. A configuração básica do oscilador é a mesma utilizada na maioria dos transmissores de FM. A grande novidade está no uso

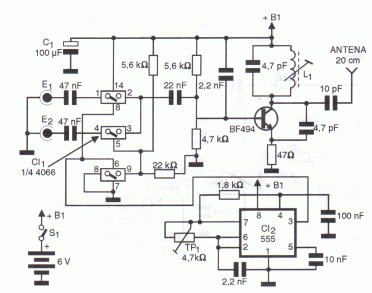

Este pequeno transmissor de FM transmite sinais na faixa de 88 a 108 MHz e tem duas entradas com mul-tiplexador FM estéreo, utilizando duas chaves de um circuito integrado 4066. A frequência de multiplexação deve ser ajustada em TPr para que o LED do receptor acenda. Esta frequência é determinada pelo astável com base no circuito integrado 555. L, é formada por 2 a 4 espiras de fio 28 AWG numa forma de 0,5 cm de diâmetro com núcleo ajus-tável. Neste núcleo é ajustada a frequência de operação do circuito. A alimentação deve vir de 4 pilhas ou fonte com excelente filtragem e a antena consiste num pedaço de fio rígido de aproximadamente 20 cm. Observamos que a etapa de modulação pode ser utilizada em transmissores mais potentes e que eventualmente, em sua saída deve ser ligado um capacitor para eliminar a componente de alta frequência do sinal multiplexado, caso isso seja obser-trado na reprodução final.  Fonte: http://www.eletrohoo.com.br/projetos/projeto_exibir.asp?Transmissores_5
