Circuito eletrônico de decibelímetro

Descrição

O circuito abaixo responde a níveis de pressão sonora de cerca de 60 a 70 dB. O som é captado por um alto-falante de 8 ohms, amplificado por um transistor e um estágio LM324 seção op-amp. Você também pode utilizar um microfone dinâmico, mas eu achei o orador foi mais sensível. Os restantes três seções do LM324 quad op-amp são usados ​​como comparadores de tensão e LEDs da unidade 3 Indicador ou lâmpadas incandescentes que são espaçados cerca de 3dB distante. Um transistor adicional é necessária para lâmpadas incandescentes, conforme mostrado com a parte inferior da lâmpada. Eu usei 12 volts, as lâmpadas de 50mA. Cada luz representa uma mudança de 3dB no nível de som de modo que quando todas as três luzes estão acesas, o nível de som é de cerca de 4 vezes maior do que o nível necessário para acender uma lâmpada. A sensibilidade pode ser ajustada com o pot de 500K para que uma lâmpada acender com um nível de som de referência. As outras duas lâmpadas, então, indicam um aumento de 2X e 4X em volume. Em operação, sem entrada, a tensão DC nos pinos 1,2 e 3 do op-amp será de cerca de 4 volts, ea tensão nas entradas (+) para o 3 comparadores (pinos 5,10,12) irá ser cerca de um volt meia a menos devido à queda de diodo 1N914. A tensão sobre o (-) entradas de comparação será em torno de 5,1 e 6,5, que é definida pelo 560 e 750 ohms.
Quando um sinal de áudio está presente, o capacitor 10uF ligado ao diodo irá cobrar para o nível máximo de áudio na saída do op-amp no pino 1. Enquanto o volume aumenta, a tensão DC no capacitor e também (+) entradas comparador vai aumentar e que a lâmpada acende quando a entrada (+) vai acima do (-) de entrada. Como o volume diminui, o capacitor descarrega através do resistor paralelo 100K e as lâmpadas apagam. Você pode alterar o tempo de resposta com um capacitor de maior ou menor.
Este circuito exige uma fonte de energia bem filtrado, ele irá responder a mudanças muito pequenas na tensão de alimentação, então você provavelmente vai precisar de um capacitor grande filtro conectado diretamente ao resistor de 330 ohm. Consegui fazê-lo funcionar com uma fonte de alimentação desregulada transformador de parede, mas eu tive que usar 4700uF. Funcionou bem em uma fonte regulada com apenas 1000uF.

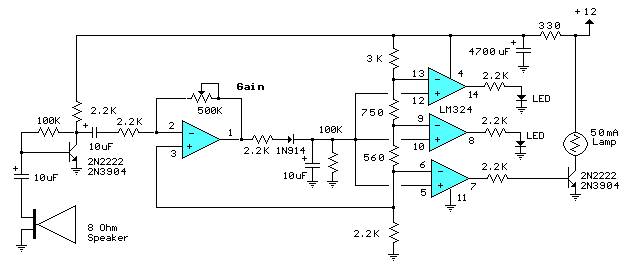

Diagrama de circuito
