Como construir Sirene Eletrônica (Circuito)

Descrição:

Uma sirene eletrônica feita a partir de componentes discretos.

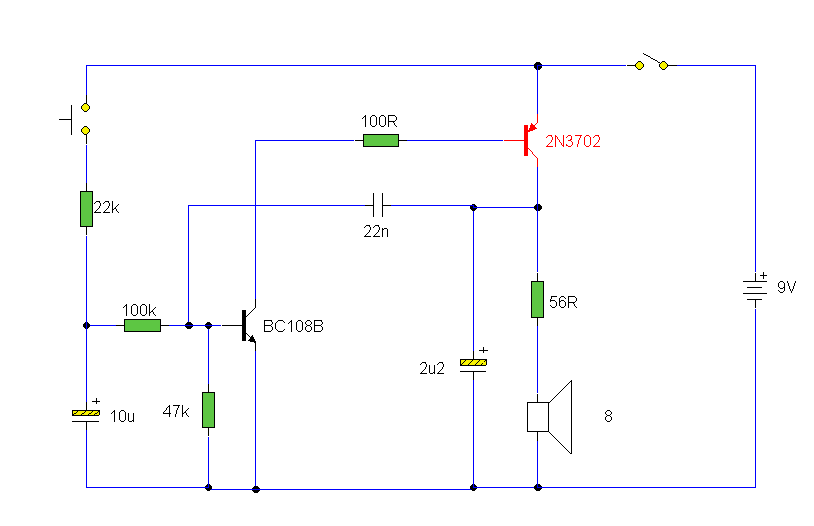

Diagrama de circuito

Notas:

O som produzido imita a ascensão e queda de uma sirene de polícia americana.Quando ligada pela primeira vez os capacitores 10u é descarregada e ambos os transistores estão desligados. Quando o interruptor de botão é pressionado para capacitor 10u cobrará através do resistor 22k. Esta tensão é aplicada à base do BC108B que irá transformar-se lentamente. Quando o interruptor é liberado o capacitor descarrega através da 100k e resistores 47k base eo transistor vai lentamente desliga-se. A mudança na tensão altera a frequência da sirene. A ação do oscilador é mais difícil de trabalhar fora. Como o transistor BC108B em sua tensão de coletor cai e assim o transistor 2N3702 é ligado. Isto acontece muito rapidamente (menos de 1US). O capacitor 22n irá cobrar muito rapidamente também. Como este capacitor é conectado entre o coletor do 2N3702 e da base do BC108B, logo chega a tensão de alimentação quase cheia. A corrente de carga para o capacitor é então muito reduzido ea tensão emissor coletor do 2N3072 é, portanto, aumentado; o potencial do coletor vai cair. Esta mudança na tensão é passada através do capacitor 22n para a base do BC108B fazendo com que ele saia um pouco de saturação.Quando isso acontece a sua tensão de coletor irá subir e desligar o transistor 2N3072 mais. Isso continua até que ambos os transistores estão desligados. O capacitor 22n, então, a descarga através de 100k, 22k resistor, o interruptor de botão fechado push, bateria 9V, o alto-falante e 56 ohm resistor. O tempo de descarga demora cerca de 5 6msec. Tão logo o capacitor 22n é descarregada, o transistor BC108B irá ligar novamente eo ciclo se repete. A diferença de tensão no coletor do BC108B (causada pelo capacitor de carga 10u) faz com que o tom da sirene de mudar. À medida que o capacitor 10uF é cobrado, o tom da sirene vai subir, e como ela é alta, ele vai cair. Um alto-falante 64 ohm pode ser usado no lugar do de 8 ohms e 56 resistor, e os valores dos componentes podem ser alterados para produzir efeitos sonoros diferentes.


Fonte:http://www.circuit-finder.com/categories/sound-and-oscillator/sound-generator/106/electronic-siren
